如果沒有從激光對準系統中獲得期望，該怎么辦

時間:2020-12-22 10:59來源:未知作者:Hong Kong

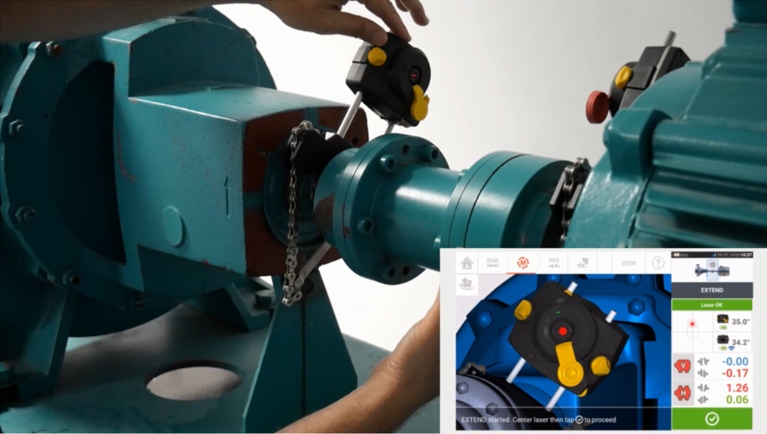

針對情況或資產的對齊工具是否錯誤？需要經驗豐富的用戶來完成工作嗎？嘗試使用并非專為挑戰而設計的激光軸對中解決方案來診斷和糾正機械對中時，可能會出現許多復雜情況。在2020年8月的網絡研討會上，F(xiàn)luke Reliability的PRUFTECHNIK產品經理Jonathan Gough談到了“激光軸對準中昂貴的陷阱中的四個-以及如何避免這些陷阱”。***夫并沒有要求任何人降低期望。他敦促用戶選擇自適應對準系統來獲得激光系統的這些好處：

降低水泵維修

減少密封件更換

延長軸承的使用壽命

降低功耗

他指出，使用激光系統的經驗可以大大有助于預期和避免對中過程中的常見錯誤。但是自適應校正工具能夠更好地指導新用戶，因為其糾正功能可以避免陷阱，從而使他們迅速獲得精確的測量結果。

***夫指出：“即使使用激光對準系統，也仍然會出問題。” 在網絡研討會中，***夫使用了廣泛的視頻演示來說明不應該做什么，然后可以使用正確的工具來完成成功的對齊任務。

示例1：初始未對準

線長會影響檢測器的測量范圍。換句話說，分離距離越長，可測得的對準誤差越小。這種復雜性可能出現在許多不同的設置中，從檢修電動機到在帶有預定目標的機器（例如風力渦輪機）上運行。

陷阱：使用基本的激光和傳感器雙重對準系統，并非總是能夠測量機器的初始位置。這種困境迫使用戶訴諸于粗略的對準程序，因此無法記錄“已找到”的對準狀態。

建議：自適應對準系統具有單激光技術，可幫助緩解這種情況。Gough指導我們在單激光系統中使用“凍結框架”，以避免激光超出測量范圍。

“讓激光進入十字準線，以便您在聯軸器上進行測量，并計算腳下發生的情況。該信息使您可以知道A）處于“已找到狀態”的狀態，以及B）您必須移動機器多少“，Gough說。

示例2：耦合播放/反沖

間隙或聯軸器游隙是常見的機械現象，當聯軸器具有很***的扭轉撓性（根據設計是柔性的）時，會發生這種情況，以避免對驅動機械造成意外損壞。

陷阱：由于相對聯軸器相對位置的變化會改變Y傳感器的值，因此聯軸器的撓曲或游隙會影響對準測量。在測量過程中，隨著激光從左到右移動或“浮動”，磁頭之間的這些差異會影響測量結果，從而降低精度。

建議：如果您的激光對準工具具有Active Statusal Intelligence軟件（自適應系統的另一個關鍵功能），則使用“掃描”測量模式自動檢測耦合反沖數據。然后，讓激光對中工具通過軟件分析，從計算中刪除該數據。

例3：聯軸器與非聯軸器的對中

這里的問題是：您從哪里開始對齊？是機器耦合還是解耦？

***夫說：“如果您的機器未對準，并且嘗試將聯軸器用螺栓固定在一起，那么您將需要處理一些殘余力和摩擦。”

陷阱：如果使用聯軸器測量，則可以有效地測量已加載/彎曲的軸。如果您沒有測量機器的確切卸載位置，那么在移動這些值之后，就不會完全校正未對準的情況。用雙激光系統克服這種情況特別具有挑戰性。

建議：如果您的軸對中應用帶有減摩軸承且初始未對中，請拆下輪胎聯軸器元件，將其脫開，然后重新連接聯軸器。在對準過程中，使用非耦合PASS模式，這是自適應對準系統中的另一種功能。只需旋轉軸，并使單個激光頭和傳感器頭相互穿過，因此當頭處于相同的相對角度位置時，將自動獲取測量點。
