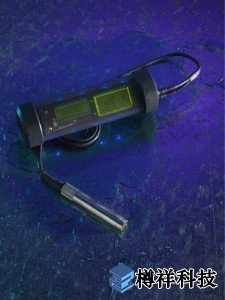

UMX-2水下材料和涂層厚度計，專為海上檢查設計，額定深度為1000英尺(300米)。UMX-2是非常通用的，提供雙和單元素傳感器。配備多種測量模式選項，UMX-2將滿足您的所有應用要求。板載5,000點數據記錄器，為每次測量存儲的所有UMX-2設置，以及實際的A掃描波形。我們的基于DakView的基于java的PC或MAC OSX軟件使它成為一個非常實用的工具包。

　 電子平臺：

　　由采用FPGA技術的100MHz DSP平臺提供支持。

　　雙通道 - 雙脈沖發生器和接收器。

　　***達140Hz的脈沖重復率。

　　顯示每秒更新速度25次。

　　可調增益設置 - vlow，low，med，hi，vhi。

　　自動增益控制(AGC)。

　　時間校正增益(TCG)。

　　大量數據存儲(32兆位非易失性RAM)。

　 特征：

　　測量模式：雙元件 - 脈沖回波，脈沖回波/涂層，回波回波。單元素 - 三重回波(TCG)。

　　自動：探頭零點和探頭識別。

　　數據存儲格式：Alpha數字網格和順序w /自動標識符。

　　Windows PC軟件包括。

　　3年有限保修。


    產品規格

       物理

　　重量：1.5磅(0.680kg) - 3節AA電池。

　　尺寸：長度(9.0 in / 229 mm)

　　直徑(2.375 in / 60.33 mm)

　　工作溫度：-20°至140°F(-29°至60°C)。

　　鍵盤：單鍵，磁耦合開關。

　　水下箱：***強度透明塑料外殼。深度等級為1000英尺(300米)。

　　數據輸出：雙向RS232串口，帶USB轉換器。Windows®PC界面軟件。

　　顯示：

　　1 / 2in(12.7mm)4.5位LCD顯示。

　　3 / 8in(9.5mm)6個彩色液晶顯示屏。

　　兩者都顯示背光(開/關/自動)。

　　超聲波規格

　　測量模式：

　　雙元素探針脈沖回波(PE)：涂層關閉。

　　脈沖回波涂層(PECT)：涂層開

　　回聲回波(EE)：透光。

　　單元素探針三重回波(TCG)：通過油漆。

　　脈沖發生器：雙方波脈沖發生器。

　　接收器：雙接收器 - 110dB范圍(限制)的手動或AGC增益控制。

　　時序：25 MHz TCXO，單次拍攝100 MHz 8位超低功耗數字化儀。

　　能量源

　　三個1.5V堿性或1.2V鎳鎘AA電池。

　　連續運行

　　背光熄滅：通常在堿性條件下運行50小時，在NiCad上運行15小時

　　背光亮度：通常在堿性條件下運行15小時，在尼古德操作8小時。

　　(不包括充電器)

　　自動關機，如果空閑5分鐘。

　　上電時顯示電池狀態。

　　測量

　　范圍：脈沖回波模式(PE)：(坑和探傷)測量范圍為0.025 19.999英寸(0.63至500毫米)。

　　脈沖回波涂覆模式(PECT)：(材料，涂層，凹坑和瑕疵檢測)：材料：0.025至19.999英寸(0.63至500毫米)。涂層：0.001至0.100英寸(0.01至2.54毫米)。

　　回波回波模式(EE)：通過油漆和涂料)測量范圍為0.100至4.0英寸(2.54至102毫米)。范圍將根據涂層而變化+/-。

　　三回波模式(TCG)：通過油漆和涂料)測量鋼中的0.040至6.0英寸(1至150毫米)。范圍將根據涂層厚度，材料類型和探頭而變化。

　　分辨率：+/- .001英寸(0.01 mm)

　　速度范圍：.0492至.5510英寸/秒1250至13995米/秒

　　單位：英文和公制

　　校準：8個固定和1個可編程材料速度(in /μs)：

　　1.鋁2024 - .251

　　2.鋼4340 - .233

　　3.不銹鋼302 - .223

　　4.鐵 - .232

　　5.鑄鐵 - .180

　　6. PVC - .094

　　7.聚苯乙烯 - .092

　　8.聚氨酯- .070

　　9.定制用戶

　　顯示

　　分段顯示：

　　4.5數字LCD - 主要測量顯示。

　　6個字符LCD - 顯示菜單選項。

　　重復性條形圖條形圖表示讀數的穩定性。

　　數據記錄器(內部)

　　文件格式：

　　網格(字母數字)

　　順序(自動標識符)

　　編程：1個文件模板的存儲容量。用戶指定的尺寸和尺寸。

　　存儲容量：5,000個讀數，設置和波形圖形。

　　內存：32兆位非揮發性RAM。

　　傳感器

　　自動探頭零：僅適用于雙元件探頭。

　　傳感器類型：雙元件1至10 MHz頻率范圍。自定義自動識別探頭。(缺陷和坑檢測)。

　　單元：1?10MHz頻率范圍(通用)。

　　LEMO水下連接器。

　　標準4腳電纜。

　　定制傳感器和電纜長度可用于特殊應用。

　　證明

　　工廠校準：可追溯到******標準。

　　IP68評級

　　保證

　　3年有限
