HD ENV ®使齒輪和破壞過程很早就軸承故障的檢測，從而可以密切監督整個階段的發展。

HD ENV將振動包絡提升到一個全新的水平，是傳統振動技術的理想補充。能夠在非常早的階段檢測通常很難及時發現的非包絡技術的機器問題 - 例如齒輪損壞和軸承損壞 - 該方法利用巧妙設計的數字信號處理算法來獲得趨勢的***佳數據目的。

通過***清數字包絡顯示埋藏在機器噪聲中的信號，從整體機械振動信號中提取和增強感興趣的信號，同時保留真正的******峰值。HD ENV可用于監控非常寬的RPM范圍內的應用。

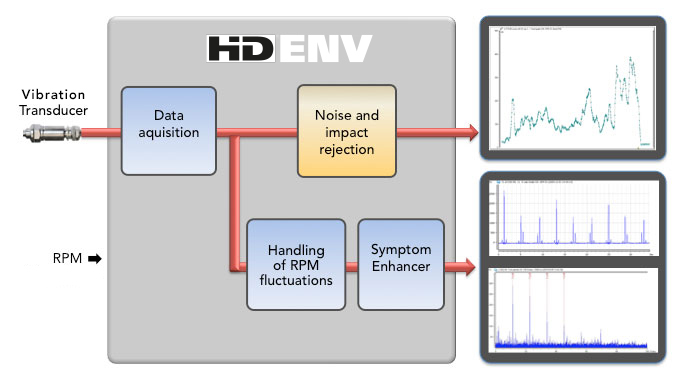

輸入數據

為了執行一般的機器狀態趨勢，需要來自振動傳感器的信號和rpm測量。對于分析和癥狀趨勢，還需要齒輪和軸承數據。

過濾器和其他選項

許多預定義的過濾器可用于檢測不同開發階段的損壞或異常; 其中兩個專門用于軸承監測，另一個用于特殊應用，包括軸承和非軸承應用。

隨機影響拒絕：通過隨機影響拒絕算法過濾掉隨機出現的可能導致誤報警的***讀數。

使用HD訂單跟蹤處理RPM波動，見下文。

該癥狀增強算法會在時域重復的影響。結果，抑制了隨機信號并增強了重復信號。輸出為HD ENV Time信號，可顯示相關的軸承和齒輪數據。

輸出數據

• HD Real Peak

  測量單位是HD Real Peak，標量值以分貝表示。代表包絡信號中發現的真正******峰，HD Real Peak是用于確定軸承或齒輪損壞嚴重程度的主要值。它還用于觸發警報。



• HD ENV時間信號

  HD ENV Time信號可用于分析振動測量; 例如，找到可能的齒輪或軸承損壞。在某些情況下，還可以確定損壞的性質（單個裂縫或四周剝落等）。



• ***清ENV頻譜

  HD ENV Spectrum是在HD ENV Time信號上應用FFT算法的結果。HD ENV Spectrum可用于確定（1）軸承中可能存在的損壞位置，以及（2）損壞的嚴重程度。它也適用于趨勢目的（應用癥狀和波段值）。

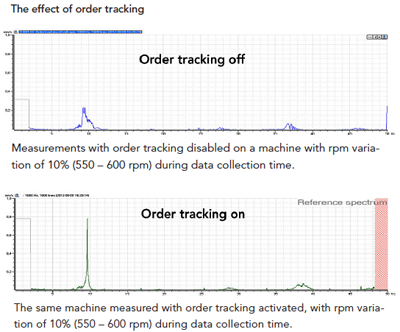

***清訂單跟蹤

對于在變速下運行的機械，即使在測量過程中RPM變化很大，使用***清訂單跟蹤進行分析也能提供可靠的數據和清晰的測量結果。訂單跟蹤適用于非常寬的RPM范圍，從每分鐘幾轉到幾千轉。

當RPM不是非常穩定時，HD Order Tracking比傳統的訂單跟蹤算法好大約十倍。
