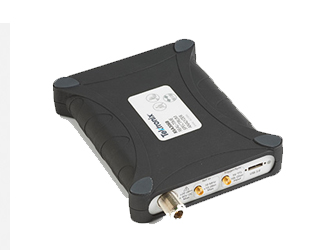

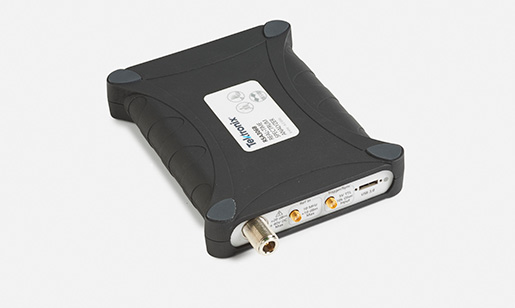

RSA500A系列USB頻譜分析儀在堅固耐用、電池供電的儀器中提供了***性能便攜式頻譜分析功能。

　　功能和特點

　　9 kHz ~ 3.0/7.5 GHz頻率范圍滿足各種分析需求

　　40 MHz采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析

　　標準 GPS/GLONASS/北斗接收機，用于繪制地圖

　　選配跟蹤發生器，執行增益/損耗、天線和電纜測量

　　可以使用流式捕獲功能，記錄和播放長期事件

　　Mil-Std 28800 Class 2 環境、撞擊和振動規范，適用于嚴酷的條件

　　內置電池，延長現場操作時間

　　SignalVu-PC軟件提供了實時信號處理及DPX頻譜/三維頻譜圖，***大限度地縮短搜尋瞬態信號和干擾所需的時間

　　以100%偵聽概率捕獲持續時間***短100 μs的信號，確保***次、每一次都能看到問題

　　標配應用編程接口，用來開發自定義程序

　　附件包括平板電腦、校準套件、適配器和穩定相位電纜，為搜尋干擾和維護發射機提供了完整的現場解決方案

　　應用

　　頻譜管理

　　搜尋干擾

　　無線網絡維護、安裝和維修

　　RSA500系列節省了您的時間，助您馬到成功

　　RSA500系列提供了實時頻譜分析功能，解決頻譜管理人員、干擾搜尋人員和網絡維護人員面臨的問題，他們需要追蹤查找困難的干擾源，維護RF網絡，保留工作記錄。系統核心是基于USB的RF 頻譜分析儀，它捕獲40 MHz帶寬，在嚴酷的環境中實現優異的保真度。由于70 dB動態范圍及***達7.5 GHz的頻率范圍，您可以滿懷信心地在測量結果中考察關心的所有信號。USB形式可以您的手中不再負重，而代以輕便的Windows平板電腦或筆記本電腦。您手里拿著的是輕便的PC，而不是很重的頻譜分析儀，您可以行動起來更快，電池續航時間更長，完成工作更迅速。

　　選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、雙工器和其他網元，您可以按需增加電纜和天線的VSWR、回波損耗、故障測距、電纜損耗等測量。

　　SignalVu-PC軟件提供了豐富的分析功能在現場

　　RSA500系列運行SignalVu-PC，這一***的程序是泰克傳統頻譜分析儀的基礎，提供了電池供電的***性能解決方案中以前沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇SignalVu-PC 編程接口，也可以使用標配的應用編程接口(API)，其提供了一套豐富的命令和測量功能。免費的SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示的基本版本測量。

　　SignalVu-PC基本版本中包括的測量和功能

　　RSA500A與SignalVu-PC相結合，提供了***現場測量功能

通用信號分析	描述
頻譜分析儀	覆蓋100 Hz ~ 7.5 GHz、3條軌跡+數學軌跡和三維頻譜圖軌跡、5個標記及功率、相對功率、綜合功率、功率密度和dBc/Hz功能
DPX頻譜/三維頻譜圖	實時顯示頻譜，在***達 40 MHz 頻寬中以 100% 檢測概率檢測 100 微秒信號
幅度、頻率、相位隨時間變化，RFI 和 Q 隨時間變化	基本矢量分析功能
時間概況/導航器	可以方便地設置采集和分析時間，在多個域中進行深入分析
頻譜圖	在二維或三維瀑布圖中分析和再分析信號
AM/FM 收聽	收聽 FM 和 AM 信號，并記錄到文件中
信號記錄	記錄40 MHz帶寬，在所有域中進行重復分析，包括實時頻譜分析 (要求應用SV56進行播放)
模擬調制分析	描述
AM、FM、PM 分析	測量關鍵AM、FM、PM 參數
射頻測量	描述
雜散信號測量	用戶自定義極限行和區域在整個儀器范圍內提供了自動頻譜違規測試功能。
頻譜輻射模板	用戶設置的模板或特定標準模板。
占用帶寬	測量99%功率，-xdB下行點。
通道功率和ACLR	可變通道和相鄰/迂回通道參數
MCPR	完善靈活的多通道功率測量。
CCDF	互補累積分布函數繪制信號電平的統計方差。
信號強度及音頻音調	測量信號強度，顯示頻譜和信號強度條，搜尋干擾，評估信號質量。

　　由于40 MHz實時帶寬，***特的DPX頻譜/三維頻譜圖顯示了干擾信號或未知信號的每個發生時點，支持***短100 μs的持續時間。下圖顯示了WLAN 傳輸( 綠色和橙色)，在屏幕中重復出現的窄信號是一只藍牙接入探頭。三維頻譜圖( 屏幕上方部分) 在時間上把這些信號清楚地分開，顯示任何信號碰撞。

　　



　　通過無人值守的模板監測功能，可以簡便地查找意想不到的信號?？梢栽贒PX頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色的地方發生了模板違規，保存了得到的屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。

　　



　　標配SignalVu-PC軟件可以迅速簡便地完成尋向和信號強度測量。在下圖中，通過使用選配的Alaris智能天線，羅盤持續監測天線方向，同時信號強度監測儀執行測量，用聲音表明信號強度。在與SignalVu-PC的MAP 選項結合使用時，信號強度和方位角自動放在選擇的地圖上。

　　



　　跟蹤發生器(RSA500 的選項04) 通過SignalVu-PC控制。在這里，您可以輸入開始頻率-停止頻率，設置頻寬中的步進數量，調節基準電平，使用校準功能歸一化跟蹤發生器。下面顯示了800 MHz ~ 3 GHz的帶通濾波器。

　　



　　SignalVu-PC特定應用許可

　　SignalVu-PC提供了大量面向應用的選項，包括：

　　通用調制分析(27 種調制類型，包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)

　　低能耗、基本速率和增強數據速率的藍牙分析

　　對***期和第二期信號進行P25 分析

　　對802.11a/b/g/j/p、802.11n、802.11ac 進行WLAN 分析

　　LTE™ FDD和TDD基站(eNB)小區號和RF測量

　　繪制地圖

　　脈沖分析

　　AM/FM/PM/ 直接音頻測量，包括SINAD、THD

　　播放記錄的文件，包括在所有域中進行全面分析

　　信號分類和勘測

　　詳情和訂貨信息請參閱單***的SignalVu-PC產品技術資料。下面顯示了選定的應用。

　　APCO 25

　　SignalVu-PC應用SV26在APCO P25信號上迅速執行基于標準的發射機健康校驗。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。

　　



　　LTE

　　應用SV28可以實現下面的LTE基站發射機測量：

　　小區號

　　通道功率

　　占用帶寬

　　鄰道泄漏比(ACLR)

　　頻譜輻射模板(SEM)

　　TDD的發射機關閉功率

　　這些測量滿足3GPP TS第12.5版中的定義，支持所有基站分類，包括微微小區和***庭基站。報告測試通過/失敗信息，支持所有通道帶寬。

　　小區號預置在星座圖中顯示一級同步信號 (PSS)和二級同步信號(SSS)。它還提供頻率誤差。

　　下圖顯示了頻譜監測，其中三維頻譜圖畫面與小區號/星座圖、頻譜輻射模板ACLR測量結合使用。

　　



　　播放

　　應用SV56播放記錄的信號可以把觀察等待頻譜違規的時間從幾小時縮短到幾分鐘，您可以在桌面上復核記錄的數據。

　　記錄長度只受存儲介質容量限制，記錄是SignalVu-PC中標配的基本功能。SignalVu-PC應用SV56播放可以全面分析所有SignalVu-PC 測量數據，包括DPX三維頻譜圖。在播放過程中保持***小信號持續時間指標?？梢詧?zhí)行AM/FM 音頻解調。提供了可變頻寬、解析帶寬、分析長度和帶寬。可以在記錄的信號上執行頻率模板測試，支持******40 MHz頻寬，模板違規操作包括蜂鳴、停止操作、保存軌跡、保存圖像、保存數據?？梢赃x擇并循環播放的各個部分，重復考察關心的信號。播放可以是無隙的，也可以插入時隙，縮短復核時間。

　　記錄的時鐘時間在三維頻譜圖標記中顯示，與真實世界事件相關。在下圖中，正在重播FM頻段，使用一個模板檢測頻譜違規，同時偵聽92.3 MHz中心頻率的FM信號。

　　



　　繪制地圖

　　SignalVu-PC MAP應用實現了干擾搜尋和位置分析功能。方位角功能可以在繪制的測量地圖上畫線或畫箭頭，指明進行測量時天線指向的方向，確定干擾位置。

　　



　　信號勘測/分類

　　信號分類應用(SV54)支持專***系統指引，協助用戶對信號分類。它提供了多個圖形工具，可以迅速創建關心的頻譜區域，可以***效地對信號分類。頻譜曲線模板疊加在軌跡上方時提供了信號形狀指引，同時顯示了頻率、帶寬、通道編號和位置，可以迅速進行校驗。可以迅速簡便地對WLAN、GSM、W-CDMA、CDMA、藍牙標準和增強數據速率、LTE FDD和TDD及ATSC信號分類?？梢詮腍500/RSA2500 信號數據庫中導入數據庫，簡便地遷移到新的軟件庫。

　　下面是典型的信號勘測。這一勘測是電視廣播頻段的一部分，7個區域被聲明為允許(Permitted)、未知(Unknown)或未授權(Unauthorized)，每個區域分別用色條指明。在細節圖中，我們選擇了單個區域。由于我們已經聲稱這是ATSC視頻信號，因此ATSC信號的頻譜模板疊加顯示在區域中。信號與頻譜模板匹配度非常近，包括信號下方的殘留載波、ATSC廣播的特點。

　　



　　



　　USB頻譜分析儀使用的儀器控制器

　　在現場操作中，完整的解決方案需要一臺Windows平板電腦或筆記本電腦，用來運行儀器、保留記錄及進行通信。泰克作為RSA306B選項及單機版提供Panasonic FZ-G1平板電腦。

　　



　　在從泰克購買時，F(xiàn)Z-G1預裝了SignalVu-PC軟件，包括自定義編程顯示設置和前面板按鈕，優化了SignalVu-PC體驗。此外，泰克已經測試FZ-G1，確保這一配置滿足所有USB頻譜分析儀規定的實時性能。泰克還提供了各種附件，包括蓄電池、運送箱和車載電源適配器。

　　主要指標，儀器控制器

　　Windows 7操作系統 (Win8 Pro COA)

　　Intel® Core i5-5300U 2.30GHz 處理器 (在中***為 i5-4310U 2.00GHz)

　　8GB RAM

　　256 GB固態硬盤

　　10.1" (25.6 cm) 日光下可讀屏幕

　　10點多觸點+模數轉換器屏幕加標配輸入筆界面

　　USB 3.0 + HDMI端口, 第二個USB端口

　　Wi-Fi, Bluetooth®和4G LTE多載波移動寬帶，支持衛星GPS

　　經過MIL-STD-810G認證(4' 跌落, 撞擊, 振動, 雨水, 塵土, 沙粒, ***度, 冷凍/解凍, ***溫/低溫, 溫度驟變, 濕度, 易爆氣體)

　　經過IP65認證的密封全天候設計

　　集成麥克風

　　集成揚聲器

　　屏幕上和按鈕式音量和靜音控制•

　　集成備用電池，支持熱插拔蓄電池

　　3年保修，帶有商業級支持(由松下在本地區提供)

　　智能天線，用于搜尋干擾

　　泰克提供Alaris DFA-0047 1 智能天線，其內置USB羅盤，支持尋向和干擾搜尋應用。在Tek.com網站上搜索Alaris，Alaris產品技術資料中提供了天線的詳細信息。下面匯總了其功能和技術數據。

　　頻率范圍：20 MHz – 8.5 GHz

　　9 kHz-20 MHz擴展 (0.3m環路天線)，訂購DF-A0047-01 1

　　觸發控制，支持單手操作及下述功能：

　　預放開/關

　　波段開關

　　使用SignalVu-PC及MAP選項按下測量

　　標準扶手延伸裝置，在長時間搜尋干擾操作中非常舒適

　　提供了運送箱

　　



　　Alaris尋向智能天線。

　　1 Alaris天線和Panasonic平板電腦在限定區域提供。詳情請參閱訂貨信息。

　　校準套件、穩定相位電纜、適配器、天線及其他附件

　　泰克提供各種附件，簡化您購買完整解決方案的工作實現現場測試 。詳情請參閱訂貨信息部分。
