許多年來，振動分析被認為是成功實施預測性維修的基礎。因此，它也成為艾默生機械設備狀態管理的核心技術。

　　CSI2130機械狀態分析儀中的振動數據上傳到AMS設備管理組合的機械設備狀態管理系統軟件后進行數據分析和產生機械設備狀態報告。在同一系統軟件，振動數據可以與油液分析、紅外熱成像等其他形式的機械設備狀態數據相互關聯，分析儀所產生的測量結果能夠觸發系統在艾默生PlantWeb數字結構中產生報警。同樣的報警信息也可以在AMS設備管理組合的社保信息中看到，供任何具有Internet權限的工廠操作人員實時觀察設備的健康狀態。

　　工作原理

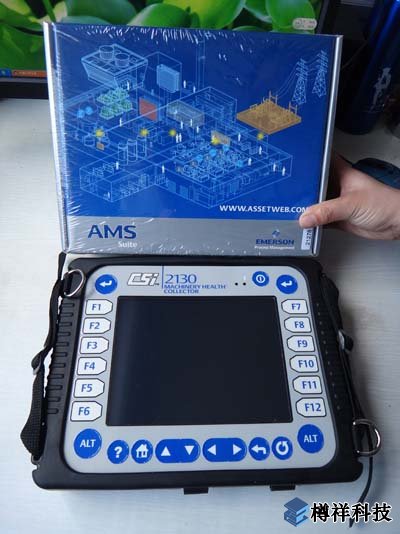

　　振動分析儀系統的工作原理是收集機械設備的振動信號，并將其送入到CSI 2130便攜式振動分析儀進行相關的計算和分析，得到相應的參數，與它們配套的軟件(AMS機械健康管理軟件)對這些數據進行分析、存儲等，***終得到機械設備的健康狀態。

　　特點

　　1.集數據采集、振動分析、激光對中和現場平衡于一體;

　　2.內置智能系統支持一鍵調用分析專***功能;

　　3.緊湊、堅固的設計能夠適應各種工廠環境;

　　4.直觀的操作簡化了學習曲線，更快掌握應用;

　　5.數據上傳到AMSTMSuite設備健康管理平臺，設備健康狀態一覽無余。

　　CSI 2103除了是工業***的振動數據采集以外，還能夠提供以下功能:***振動分析、交叉通道分析、瞬態分析、現場動平衡、激光對中、電機診斷。

　　路徑數據、動平衡和激光對中數據等都可以直接上傳到AMS設備健康管理平臺用于分析和報告。AMS設備健康管理平臺集成了多種預測維修技術到同一個數據庫中，包括振動分析、油液分析、紅外熱成像、激光對中及現場動平衡。由AMS設備健康管理軟件生成的報警可以自動輸出到AMS組合：AssetPortolTM資產門戶軟件中，并與工廠的其他設備報警器集成在一起，工廠所有設備的健康狀態可以一覽無余。Plantweb工廠管控網正是通過這些預測維修技術，提***工廠的有效性和可靠性。

　　CSI2130另一個特色就是卓越的頻率分析范圍。運用艾默生獲得***的低速分析技術(SST),分析儀能夠精確地測量低速旋轉設備上的信號,而這些信號對其他分析儀來說是采集不到的。在另一方面,CSI2130也能夠采集到******的頻率。它能夠測量出現在許多工廠中的在線監控系統只扮演了一個停機保護的角色。如果將此類系統中的信號導入到CSI2130中,就可能在系統中添加預測功能,在重大故障來臨之前發現并確認故障特征。由此生成的軸心軌跡圖(如下圖)能夠確定諸如不對中和軸摩擦等問題。通過其趨勢數據分析也能夠幫助洞察發展中的裂紋和其它結構缺陷。***達80KHZ的信號。這些信號對于精確診斷離心壓縮機和其他***速旋轉設備的狀態信息來說是相當重要的。

　　準確快速診斷軸承故障是CSI振動分析儀的強項，但不是它的***功。

　　周期性的振動測量是有效的機械狀態管理的基礎，與其它無損監測技術相比，振動頻譜提供了更多的旋轉機械狀態信息。對擁有數量龐大、型號眾多旋轉機械的企業來說，樽祥公司推出的ZX2130A2系列雙通道振動數據采集器就是***理想的選擇。重量輕、結構牢固、速度快、技術全面***，該產品創造了機械振動監測領域的典范。

　　先進的數字信號處理器芯片，為工業領域?qū)崿F(xiàn)振動信號采集速度加快的振動數據采集。通過減少大量的數據采集時間，簡化分析過程，大大提***生產效率。

　　***技術PeakVue 是全新的***數字技術。軸承和輪齒裂縫、磨擦、磨損、或故障早期的沖擊，運用PeakVue 技術可測量頻率并同時獲得準確的幅值。不僅故障得到預先的警告，而且故障嚴重程度也可進行趨勢測量。對于低速機械以及復雜的齒輪箱，這

　　點尤其重要。PeakVue 提供早期準確的檢測，更加利于維修和更換的計劃性，降低成本，避免停機，減少備件。

　　所有的振動信息傳送回RBMware®設備健康管理平臺，進行診斷、趨勢分析，并與其它狀態檢修技術對照比較，確定故障根源，并實施校正作業。

　　該系列振動數據采集器，還是功能***的雙通道動態信號分析儀。配置動平衡和激光對中選件，它們又是***性能的現場動平衡儀和激光對中儀。因此該系列數據采集器功能擴展性極強。

　　PeakVue技術對軸承及齒輪分析技術和低速測量(SST)診斷技術，以及瞬態測量技術等，為故障診斷提供了***的分析工具，使分析人員如虎添翼。彩色大屏幕顯示和便捷的操作使數據采集和診斷工作告別繁瑣枯燥，變得輕松愉快。

　　采集器物理性能

　　內存32 兆，用于操作系統和數據儲存，可用閃存卡擴展

　　NiMH 電池，工作8 小時，重新充電3 小時

　　便攜2.04 公斤，長寬厚為 203mm X 260mm X 48mm

　　146mm X 108mm 彩色LCD 顯示器 / 分辨率為640 X 480 / 帶背光

　　大尺寸按鍵，包括12 個軟功能鍵，上下文相關幫助

　　密封外殼(IP65)

　　多種通訊方式，包括USB 口、以太網、串行或Email 數據文件

　　采集器數據采集功能

　　幅值量程自動設置

　　平均方式：正常、峰值保持、階數追蹤、時間同步、負平均

　　分析頻寬80kHz ;分辨率可達12800線

　　A/D 轉換為16 位精度，動態范圍超過96dB(對特定的應用，配合模擬積分可大于120dB)

　　供ICP傳感器的20伏2毫安電源

　　內置電壓輸入“緩沖”

　　轉速TTL 輸入，內置用于非TTL 信號的調理，可調整觸發

　　虛擬轉速，為隱藏的軸產生轉速脈沖

　　雙通道，既完全兼容，又可***立組態

　　采集器分析功能

　　交互式數據采集參數設置，幫您成為分析專***

　　動態分析的值包括：通頻值、頻譜、波形、12 個分析參數、1/3 倍頻程、A 加權、相位、伯德 / 奈奎斯特圖

　　真正細化可提供***達300,000 線的分辨率

　　內置PeakVue 功能和調制解調功能，可對滾動軸承和齒輪故障進行早期診斷

　　低速測試(SST)技術，可以用于分析轉速為10RPM 的設備

　　變速分析，對定轉速和變轉速的診斷同樣***

　　同時雙通道采集，和帶濾波的軸軌跡分析

　　交叉通道可測量同步交叉通道相位和相干性
